仪器用途 适用于检测PCB内、外层蚀刻后线路的上幅及下幅宽度、线间距离、孔到边线距离，以及圆孔、盲孔、弧的直径等。 仪器特点 1、快速软体量测功能：框选被测线宽区域后自动确

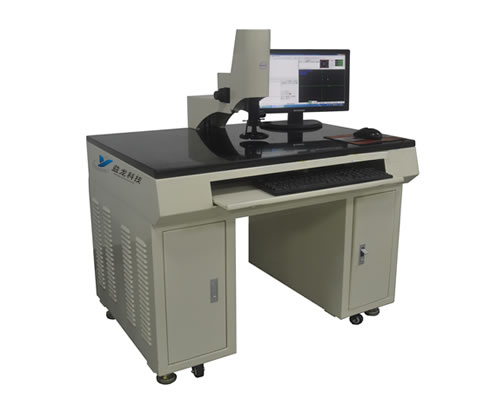

仪器用途
适用于检测PCB内、外层蚀刻后线路的上幅及下幅宽度、线间距离、孔到边线距离，以及圆孔、盲孔、弧的直径等。
仪器特点
1、快速软体量测功能：框选被测线宽区域后自动确定线边界，输出线宽值，判断NG、OK，并同时输出被测项目数据报表，同时具备SPC统计分析功能。
2、红光LED定位
规格参数
|
项目 |
技术参数 |
|
测量精度 |
3X以上精度±1µm; 2X时精度为±2µm；1X时精度为±3µm |
|
光学放大倍率 |
1.4X-9X |
|
电子放大倍率 |
70X-450X |
|
可测线宽 |
≥20µm |
|
相机 |
130W像素进口相机 |
|
图像解析度 |
0.4-2.7um/Pixel |
|
光源 |
LED环形光源 |
|
软件 |
YX-XK专用软件 |
|
定位 |
红光LED定位 |
|
外形尺寸 |
980*720*1260mm |
|
重量 |
160Kg |
